Фотосепарация (color sorting) — новая для российского рынка и весьма перспективная технология сортировки агрокультурной продукции. Сепарация семян — пшено, рис, горох и прочих — производится с помощью специальных стационарных аппаратов.

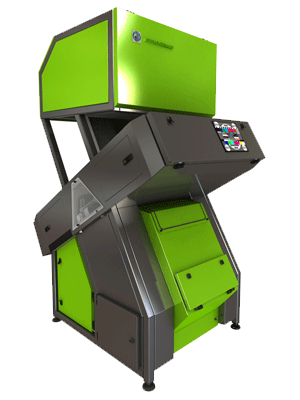

Фотосепаратор Ф 5.1 компании "Воронежсельмаш". Первый фотоэлектронный сепаратор зерна, произведенный в России.

В последние годы ведущие мировые производители сепараторов соревнуются в создании точных и быстродействующих фотоэлектронных сепараторов, которые пользуются большим спросом в перерабатывающей и пищевой промышленности. На российском рынке это оборудование представлено главным образом корейскими производителями. Заявления ряда российских НИИ и конструкторских бюро о разработке отечественной модели фотоэлектронного сепаратора до недавнего времени не подкреплялись действующими образцами промышленной производительности.

Первым российским комплексом этого класса, воплощенным в металле, стал фотосепаратор> Ф 5.1, сконструированный на ОАО "Воронежсельмаш" совместно с учеными Воронежского госуниверситета. Две видеокамеры, расположенные с двух сторон зоны контроля, с помощью 2 осветителей, состоящих из множества диодов, создают трехмерное изображение каждого зерна, которое оценивается по всем необходимым параметрам: цвет, форма, состояние поверхности. Одновременно в зону контроля попадет до 96 зерен – столько же пневмоклапанов готовы выбросить некондиционное зерно из потока. Весь процесс оценки и принятия решения занимает сотые доли секунды. Подающий лоток имеет ширину 0,5 метра, а производительность машины составляет 5 тонн зерна в час. Следует добавить, что фотосепаратор Ф 5.1 создан по модульному принципу, его агрегаты можно соединять «попарно» и таким образом удвоить производительность.

Источник

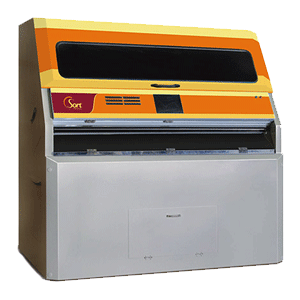

Фотосепаратор компании «CSort». Российский офис располагается в Барнауле, Алтайский край. Производство - Китай.

Принцип работы фотосепаратора от компании «CSort» (Барнаул) основан на отборе с системой двустороннего обзора зерновки. Вторичная (контрольная) сортировка, предусмотренная аппаратом, позволяет более тщательно сортировать зерновой материал. Исходный продукт для отбора загружается в машину через оперативный бункер. Посредством вибрации материал по питающему лотку подается в распределительные каналы. По ним с ускорением он падает в зону обследования, освещенную флуоресцентными лампами, где проходит между сенсором и фоновым экраном.

Оптоэлектронный сенсор получает отражённый свет от материала отбора и генерирует электрический сигнал для компьютерной системы управления (сигнал отражается на дисплее в виде волны).

Фотосепаратор совмещает в себе высокую эффективность, простоту управления, высокие эксплуатационные качества и компактную структуру. Наличие простого программного обеспечения на русском языке позволяет перенастроить аппарат на новую культуру, что делает его универсальным.

В итоге производитель получает беспрецедентное качество сепарируемой культуры — будь то гречиха, овес, пшеница или подсолнечник. Именно цветосортировка становится последним этапом в производственной цепи, способным довести вашу продукцию до совершенства.

Источник

Высокоточное электронное устройство сортировки зерновых

Особенности:

Метод используемый в ROYAL SERIES САМERA ( мeтод обра6отки изображений) Существовавший до селе принцип сортировки назывался “PIN POINT Method” и основывался на том, что ССD сенсор определял брак сканируя материал лишь в горизонтальной плоскости. Тем не менее, для ROYAL SERIES, мы разработали, и с гордостью представляем наиболее совершенную технологию, которую назвали “Image Ргосеssiпg Method”. Преимуществом этого метода является то, что актуальные изображения материала образуются путем сканирования в обеих плоскостях: как горизонтальной, так и вертикальной. Основываясь на изображениях сделанных ССD-камерой, определение брака происходит с такой точностью, которой ранее добиться было невозможно.

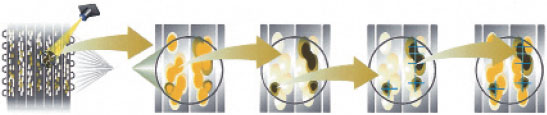

Image Process Simulation (Моделирующий процесс изображения)

1. Создание изображен ий сырья благодаря высокоскоростному сенсору
2. Оцифровка данных полученных от сканера
3. Определение качественного и бракованного сырья
4. Основываясь на введенных кр итериях, эжектор нацеливается на центр фракции бракованного материала для максимальной выталкивающей силы

б4-х канальный плоский желоб со специальным покрытием

Поверхность желоба покрыта специальным материалом, который уменьшает дисперсию фракций материала, которое может возникнуть из-за поступательного движения, когда сырье сьезжает вниз. Это покрытие несомненно увеличивает производительность, и как следствие, выгоду от использования. Повышает точность выброса.

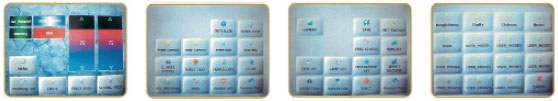

8 дюймовый TFT-LCD сенсорный дисплей с ОС Мiсrоsоft Windows СЕ

Установка и применение:

• Платформа, задуманная для использования как встраиваемой (встроенной) системы для бытовой и промышленной автоматизации;
• 8'' дюймовый цветной TFТ LCD (б40х480) с сенсорным интерфейсом;
• Оснащен различными интерфейсами, такими как: 10/100Т Ethemet, 5erial (RS232/422), Parallel, SB Host/Device, Audio;
• По сути, эта платформа может поддерживать любые интерфейсы, которые существуют на обыкновенных ПК.

Принципиально новый источник света (LED)

Это ещё одна наша гордость и представляемаятолько нами разработка. Для ROYAL SERIES, мы оснастили устройства инновационны ми источниками света LED (Light Emmittiпg Diode), которые в свою очередь обеспечивают:

1) Отличные результаты сортировки благодаря стабильной интенсивности излучения;
2) Более 50 000 часов (полупостоянный) жизненного цикла (Нет необходимости регулярной замены как при ныне используемых флуорисцентных лампах;
3) Возможности реализации рсвещения различных цветов;
4) Независимость от воздействия окружающей среды, температурных проблем, которые могут влиять на яркость освещения.

Сортируемые материалы для ROYAL SERIES

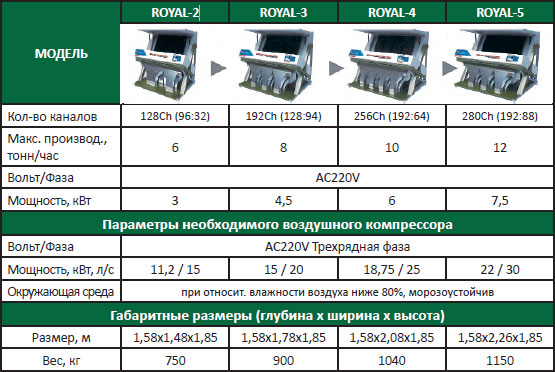

Технические характеристики:

• Сверх точная цифровая ССО камера позволяет обнаружить и удалить даже ОЧЕНЬ МАЛЫЕ частицы бракованного материала размером от 0.14 мм!!!
• Реализована синхронная сортировка!!!
• Новейшие высокотехнологичные и высокоскоростные эжекторы гарантируют высокую производительность!!!
• Уставленный сенсор NIR (Near Iпfга-Rеd), позволяет сортировать даже прозрачные материалы, такие как стекло, смолы, ПЭТ (опционально)

Установка (компрессор) А: Главный фильтр В: Сушилка С: Фильтр грубой очистки D: Линейный фильтр Е: Коагулятор
